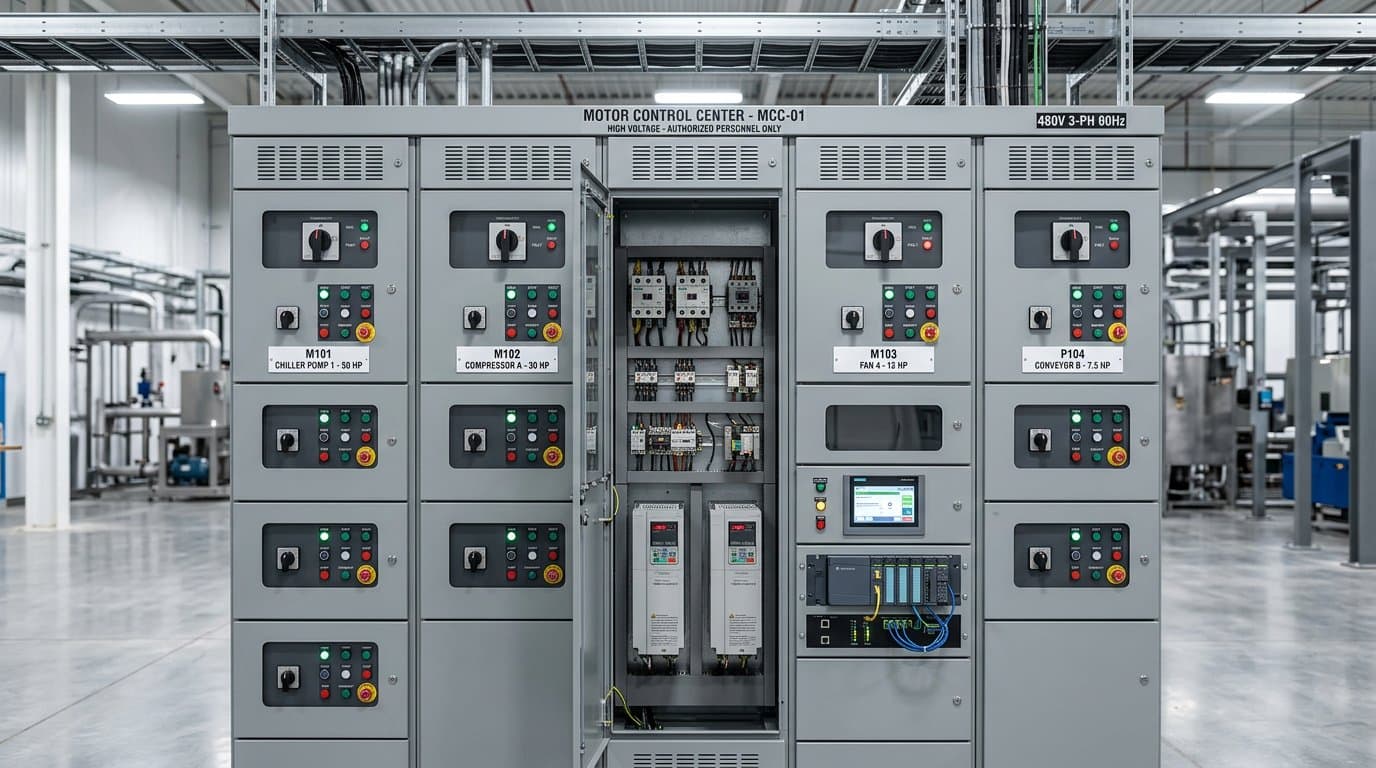

تابلو برق MCC (مرکز کنترل موتور) چیست؟ | کاربرد، ساختار و نکات مهم
در واحدهای صنعتی که تعداد زیادی موتور الکتریکی وجود دارد، کنترل و حفاظت تکتک موتورها به صورت جداگانه میتواند باعث شلوغی، هزینه بالا و پیچیدگی در بهرهبرداری شود. در چنین شرایطی، تابلو برق MCC (Motor Control Center) به عنوان یک راهحل متمرکز و حرفهای مورد استفاده قرار میگیرد.
تابلو برق MCC در واقع یک تابلو برق کشویی است که چندین واحد کنترل موتور (Motor Starter) را در خود جای داده و امکان کنترل، حفاظت و مانیتورینگ متمرکز موتورها را فراهم میکند.
کاربرد تابلو برق MCC
تابلو برق MCC معمولاً در موارد زیر استفاده میشود:
- کارخانههای تولیدی و خطوط مونتاژ
- صنایع نفت، گاز و پتروشیمی
- صنایع غذایی و دارویی
- واحدهای آب و فاضلاب (پمپها)
- صنایع فولاد، سیمان و معدن
- هر جایی که تعداد موتورها زیاد است
ساختار تابلو برق MCC
تابلو برق MCC معمولاً از بخشهای زیر تشکیل شده است:
| بخش | توضیحات |
|---|---|
| واحدهای کشویی (Drawers) | هر واحد شامل استارت موتور، حفاظت و کنترل |
| شینهای اصلی و فرعی | انتقال برق به واحدهای مختلف |
| رلههای حفاظتی | حفاظت در برابر اضافهبار، اتصال کوتاه و … |
| کنتاکتور و رلههای کمکی | کنترل روشن و خاموش شدن موتور |
| اینورتر و سافت استارتر | کنترل دور موتور (در صورت نیاز) |
| سیستم مانیتورینگ | نمایش وضعیت هر موتور و ثبت وقایع |
مزایای استفاده از تابلو برق MCC
- کنترل متمرکز و منظم موتورها
- راحتی در تعمیر و تعویض واحدها (به دلیل ساختار کشویی)
- افزایش ایمنی و کاهش خطای انسانی
- امکان مانیتورینگ و گزارشگیری
- صرفهجویی در فضا و کابلکشی
- افزایش طول عمر موتورها
انواع تابلو برق MCC
| نوع MCC | ویژگی | کاربرد |
|---|---|---|
| MCC ثابت | واحدها ثابت هستند | پروژههای کوچک و متوسط |
| MCC کشویی (Draw-out) | واحدها قابل خارج شدن هستند | پروژههای بزرگ و حساس |
| MCC هوشمند | دارای مانیتورینگ و ارتباط | پروژههای مدرن و اتوماسیون |
نکات مهم در انتخاب تابلو برق MCC
- جریان و توان موتورها: باید دقیق محاسبه شود.
- نوع استارت: مستقیم، ستاره-مثلث، سافت استارتر یا اینورتر.
- ساختار کشویی یا ثابت: در پروژههای بزرگ، مدل کشویی توصیه میشود.
- امکانات هوشمند: در صورت نیاز به مانیتورینگ و ارتباط با PLC یا BMS.
- ایمنی: وجود اینترلاک مکانیکی و الکتریکی بین واحدها.
جمعبندی
تابلو برق MCC یک راهحل حرفهای و متمرکز برای کنترل و حفاظت از موتورهای الکتریکی در واحدهای صنعتی است. استفاده از MCC باعث افزایش ایمنی، راحتی بهرهبرداری و کاهش هزینههای نگهداری میشود.
