تابلو برق ضد انفجار (Ex) چیست؟ | انواع، کاربرد و نکات مهم انتخاب
در بسیاری از صنایع، بهخصوص نفت، گاز و پتروشیمی، محیط کاری حاوی گازها و بخارات قابل اشتعال است. در چنین محیطهایی، استفاده از تابلو برق معمولی میتواند بسیار خطرناک باشد، زیرا حتی یک جرقه کوچک میتواند باعث انفجار شود.

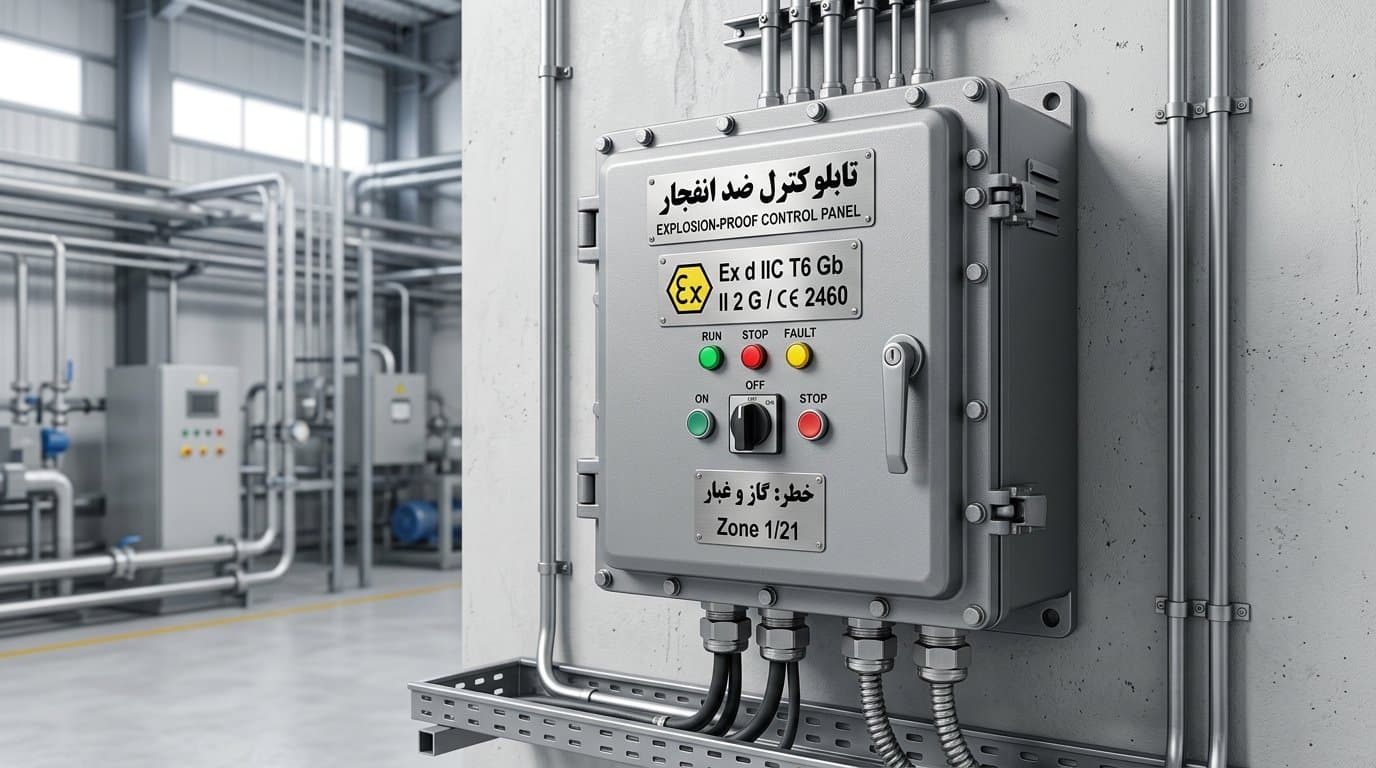

به همین دلیل، از تابلو برق ضد انفجار (Explosion Proof Panel) استفاده میشود. این تابلوها طوری طراحی شدهاند که در صورت بروز جرقه یا انفجار داخل تابلو، این انفجار به بیرون منتقل نشود و از بروز حادثه جلوگیری کند.
تابلو برق ضد انفجار چه کاربردی دارد؟
تابلو برق ضد انفجار عمدتاً در موارد زیر استفاده میشود:
- صنایع نفت و گاز (سکوهای دریایی، پالایشگاهها)
- صنایع پتروشیمی
- صنایع شیمیایی
- معادن زغالسنگ
- انبارهای مواد قابل اشتعال
- صنایع رنگ و رزین
- هر محیطی که در آن گاز یا بخار قابل اشتعال وجود دارد
انواع تابلو برق ضد انفجار (Ex)
تابلوهای ضد انفجار بر اساس استانداردهای بینالمللی به انواع مختلفی تقسیم میشوند:
| نوع حفاظت | علامت | توضیحات | سطح حفاظت |
|---|---|---|---|
| ضد انفجار | Ex d | محفظه طوری طراحی شده که انفجار داخل آن مهار شود | بسیار بالا |
| افزایش ایمنی | Ex e | جلوگیری از ایجاد جرقه و حرارت زیاد | بالا |
| بدون جرقه | Ex n | مناسب مناطق با احتمال کمتر وجود گاز | متوسط |
| محفظه تحت فشار | Ex p | داخل تابلو با گاز بیاثر پر میشود | بالا |
| ایمنی ذاتی | Ex i | انرژی الکتریکی محدود میشود تا جرقه ایجاد نشود | بسیار بالا |
استانداردهای مهم تابلو ضد انفجار
- ATEX: استاندارد اروپا برای تجهیزات ضد انفجار
- IECEx: استاندارد بینالمللی
- UL و CSA: استانداردهای آمریکا و کانادا
هنگام خرید تابلو ضد انفجار، حتماً باید گواهینامههای معتبر ATEX یا IECEx را بررسی کنید.
نکات مهم در انتخاب تابلو برق ضد انفجار
- نوع منطقه خطرناک (Zone 1 یا Zone 2) را مشخص کنید.
- نوع حفاظت (Ex d، Ex e و …) را متناسب با نوع گاز و بخار موجود انتخاب کنید.
- بدنه تابلو باید از جنس استیل ضد زنگ یا با پوشش مناسب ضد خوردگی باشد.
- سیستم تهویه و خنککاری در مناطق گرم بسیار مهم است.
- از تجهیزات ضد جرقه داخل تابلو استفاده شود.
- تابلو باید دارای گواهینامه معتبر باشد.
جمعبندی
تابلو برق ضد انفجار یکی از حیاتیترین تجهیزات در صنایع نفت، گاز و پتروشیمی است. انتخاب درست نوع حفاظت، استاندارد و کیفیت ساخت آن، تأثیر مستقیمی بر ایمنی پرسنل و تأسیسات دارد.
