تابلو برق فرعی (SDB) چیست؟ | کاربرد، تفاوت با تابلو اصلی و نکات مهم

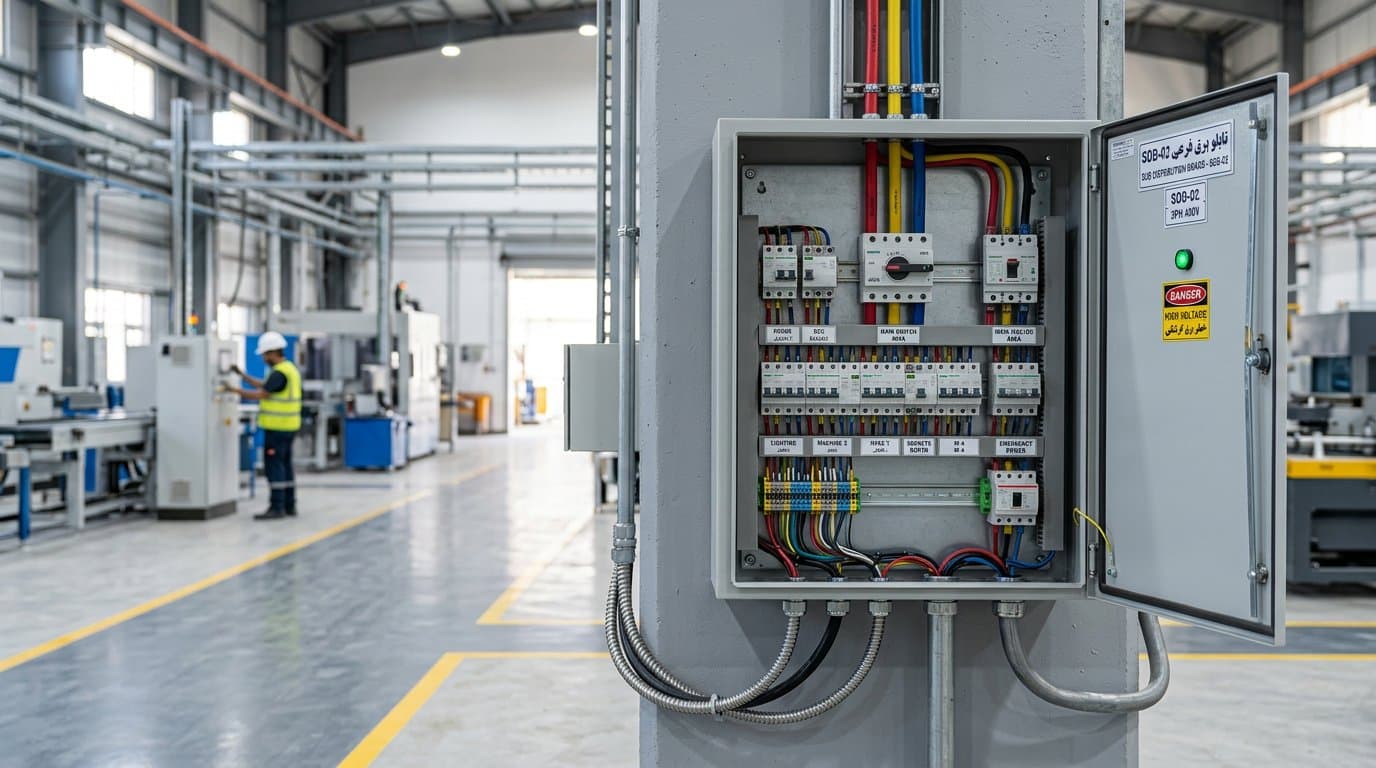

تابلو برق فرعی (Sub Distribution Board) یکی از اجزای مهم سیستم برقرسانی در پروژههای صنعتی، تجاری و ساختمانی است. این تابلو برق را از تابلو برق اصلی (MDB) دریافت کرده و آن را به بخشهای مختلف یک پروژه (مانند طبقات، خطوط تولید، بخشهای اداری و …) توزیع میکند.
در واقع، تابلو برق فرعی مانند یک واسط بین تابلو برق اصلی و مصرفکنندههای نهایی عمل میکند و نقش مهمی در مدیریت و حفاظت از مدارهای پاییندستی دارد.
کاربرد تابلو برق فرعی
تابلو برق فرعی معمولاً در موارد زیر استفاده میشود:
- توزیع برق به طبقات مختلف ساختمان
- تغذیه خطوط تولید و ماشینآلات در کارخانهها
- توزیع برق به بخشهای اداری، انبار و تأسیسات
- تغذیه تابلوهای کنترل، روشنایی و پریزها
- پروژههایی که نیاز به جداسازی مدارها دارند
تفاوت تابلو برق فرعی با تابلو برق اصلی
| ویژگی | تابلو برق اصلی (MDB) | تابلو برق فرعی (SDB) |
|---|---|---|
| ولتاژ ورودی | مستقیم از پست یا ترانسفورماتور | از تابلو برق اصلی |
| جریان نامی | بسیار بالا | متوسط |
| نوع کلید | معمولاً کلید هوایی کشویی | معمولاً کلید اتوماتیک |
| تعداد مدارها | کمتر | بیشتر |
| امکانات هوشمند | اغلب دارد | کمتر یا متوسط |
| هزینه | بالاتر | پایینتر |
| کاربرد اصلی | توزیع اصلی برق | توزیع فرعی و بخشبندی |
تجهیزات داخلی تابلو برق فرعی
تابلو برق فرعی معمولاً شامل تجهیزات زیر است:
- کلید اتوماتیک (MCCB)
- کلید مینیاتوری (MCB)
- محافظ جان (RCCB)
- شینهای فرعی
- رلههای حفاظتی
- کنتاکتور و رلههای کمکی
- نشانگرها و لامپهای سیگنال
نکات مهم در طراحی تابلو برق فرعی
- انتخاب آمپر مناسب: آمپر کلیدها باید با در نظر گرفتن بار واقعی هر مدار انتخاب شود.
- جداسازی مدارها: هر مدار باید به صورت جداگانه حفاظت شود تا در صورت بروز مشکل، فقط همان بخش از مدار قطع شود.
- درجه حفاظت (IP): بسته به محل نصب (داخل ساختمان یا فضای باز) انتخاب شود.
- فضای کافی: حداقل ۱۵ تا ۲۰ درصد فضای خالی برای توسعه آینده در نظر گرفته شود.
- برچسبگذاری: تمام مدارها باید به صورت واضح برچسبگذاری شوند تا بهرهبرداری و تعمیرات آسانتر شود.
- ایمنی: استفاده از محافظ جان در مدارهای پریز و روشنایی الزامی است.
جمعبندی
تابلو برق فرعی نقش مهمی در توزیع ایمن و منظم برق به بخشهای مختلف یک پروژه دارد. طراحی درست و انتخاب تجهیزات مناسب برای این تابلوها، تأثیر مستقیمی بر عملکرد، ایمنی و راحتی بهرهبرداری از سیستم برقرسانی دارد.
