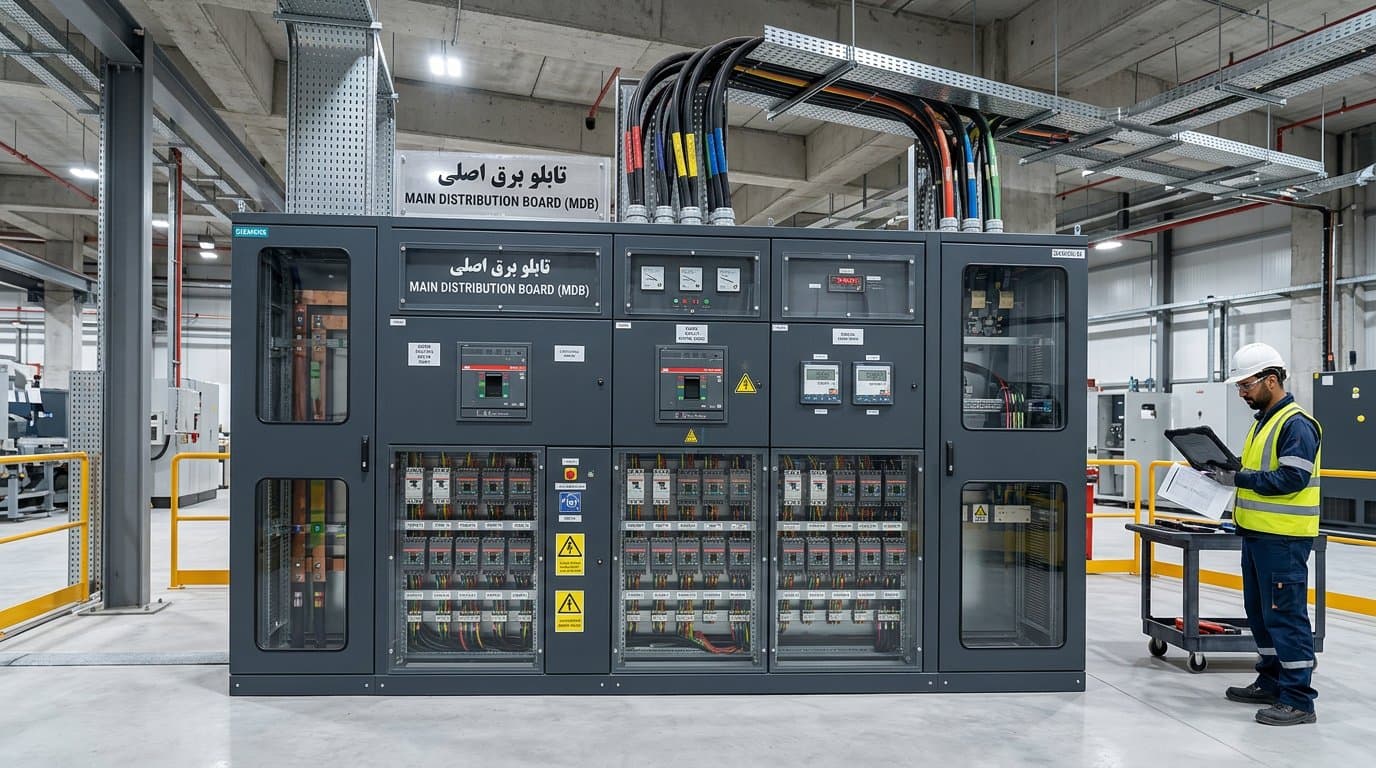

تابلو برق اصلی (MDB) چیست؟ | کاربرد، تجهیزات و نکات مهم طراحی
تابلو برق اصلی (Main Distribution Board) یکی از مهمترین اجزای سیستم برقرسانی در پروژههای صنعتی، تجاری و ساختمانی است. این تابلو وظیفه دریافت برق از پست برق یا ترانسفورماتور و توزیع آن به تابلوهای فرعی و مصرفکنندههای مختلف را بر عهده دارد.
در واقع، تابلو برق اصلی مانند قلب سیستم برق عمل میکند و تمام جریان برق ورودی به پروژه از این تابلو عبور میکند. به همین دلیل، طراحی، انتخاب تجهیزات و کیفیت ساخت آن از اهمیت بسیار بالایی برخوردار است.
کاربرد تابلو برق اصلی
تابلو برق اصلی معمولاً در موارد زیر استفاده میشود:
- ورودی برق کارخانهها و واحدهای صنعتی بزرگ
- ساختمانهای تجاری و اداری بزرگ
- مجتمعهای مسکونی و هتلها
- پروژههای نفت، گاز و پتروشیمی
- بیمارستانها و مراکز داده
تجهیزات داخلی تابلو برق اصلی
تابلو برق اصلی معمولاً شامل تجهیزات زیر است:
| تجهیز | کاربرد | توضیح |
|---|---|---|
| کلید هوایی (ACB) | قطع و وصل اصلی و حفاظت | معمولاً کشویی |
| شینهای اصلی (Busbar) | انتقال جریان برق | معمولاً از جنس مس |
| ترانسفورماتور جریان (CT) | اندازهگیری جریان | برای رلهها و کنتورها |
| رلههای حفاظتی | حفاظت در برابر اتصال کوتاه و اضافهبار | بسیار مهم |
| کنتور برق | اندازهگیری مصرف انرژی | سهفاز |
| ترانسفورماتور ولتاژ (PT) | اندازهگیری ولتاژ | در صورت نیاز |
| نشانگرها و لامپهای سیگنال | نمایش وضعیت مدارها | برای بهرهبرداری |
نکات مهم در طراحی تابلو برق اصلی
- انتخاب آمپر مناسب: آمپر کلید اصلی باید با در نظر گرفتن ضریب همزمانی و بارهای لحظهای انتخاب شود.
- ظرفیت قطع (Icu): باید حداقل ۱.۵ برابر جریان اتصال کوتاه تابلو باشد.
- نوع کلید: در تابلوهای برق اصلی معمولاً از کلید هوایی کشویی استفاده میشود.
- درجه حفاظت (IP): حداقل IP54 برای محیطهای صنعتی توصیه میشود.
- امکانات هوشمند: در پروژههای مدرن، تابلو برق اصلی هوشمند با قابلیت مانیتورینگ و ارتباط با سیستم BMS بسیار کاربردی است.
- فضای توسعه: حداقل ۲۰ تا ۳۰ درصد فضای خالی برای اضافه شدن مدارهای آینده در نظر گرفته شود.
تفاوت تابلو برق اصلی با تابلو برق فرعی
| ویژگی | تابلو برق اصلی (MDB) | تابلو برق فرعی |
|---|---|---|
| ولتاژ ورودی | مستقیم از پست یا ترانسفورماتور | از تابلو برق اصلی |
| جریان نامی | بسیار بالا | متوسط |
| نوع کلید | معمولاً کلید هوایی کشویی | معمولاً کلید اتوماتیک |
| اهمیت ایمنی | بسیار بالا | بالا |
| امکانات هوشمند | اغلب دارد | کمتر |
| هزینه | بالاتر | پایینتر |
جمعبندی
تابلو برق اصلی (MDB) مهمترین تابلو برق هر پروژه صنعتی و ساختمانی است. انتخاب درست آمپر، نوع کلید، درجه حفاظت و امکانات هوشمند آن، تأثیر مستقیمی بر ایمنی، عملکرد و هزینههای نگهداری پروژه دارد.
