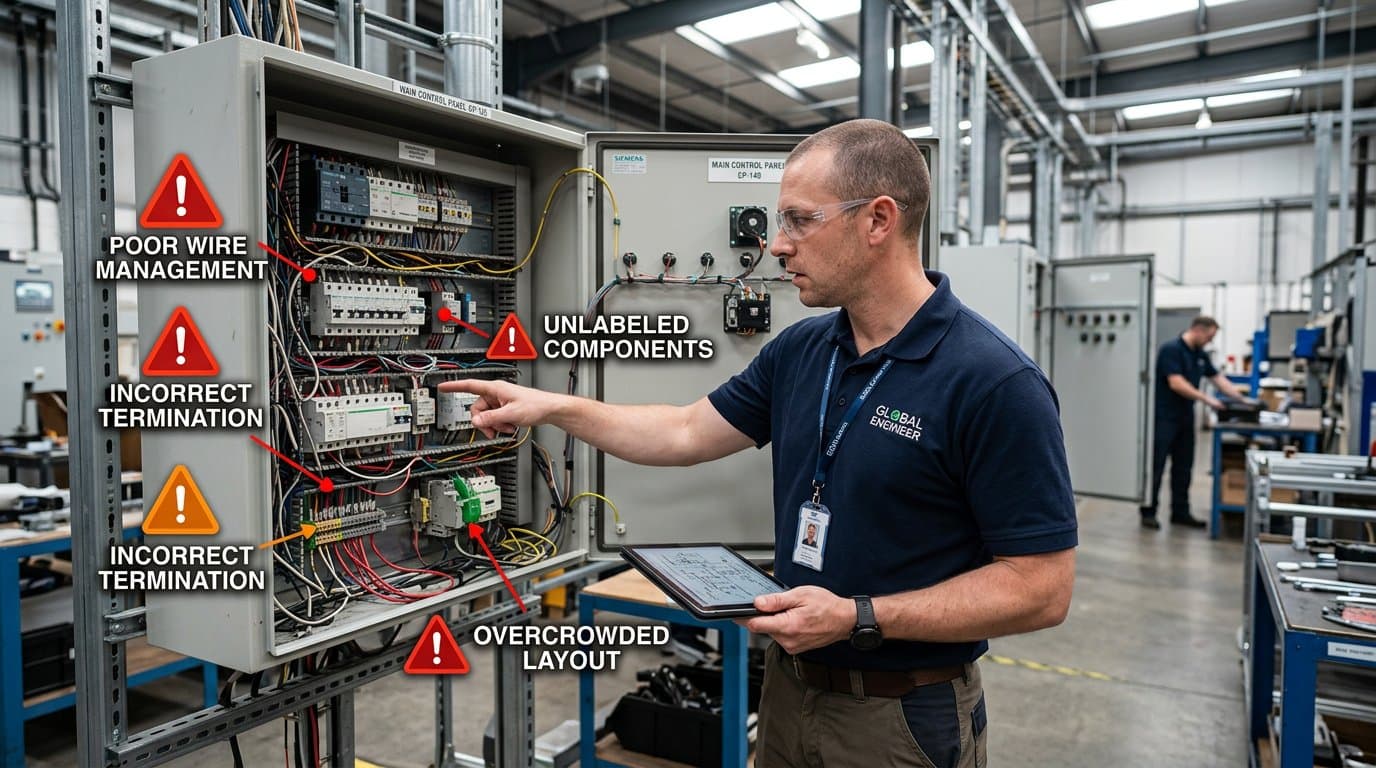

اشتباهات رایج در طراحی تابلو برق صنعتی | ۸ اشتباهی که پروژه شما را خراب می‌کند (۱۴۰۵)

اشتباهات رایج در طراحی تابلو برق صنعتی | ۸ اشتباهی که پروژه شما را خراب می‌کند

طراحی تابلو برق صنعتی یکی از حساس‌ترین مراحل پروژه‌های برق صنعتی است. متأسفانه بسیاری از طراحان و پیمانکاران به دلیل عدم توجه به جزئیات، مرتکب اشتباهاتی می‌شوند که بعداً هزینه‌های سنگینی به همراه دارد. در این مقاله مهم‌ترین اشتباهات رایج در طراحی تابلو برق را بررسی می‌کنیم.

۱. انتخاب آمپر نامناسب برای کلیدها و شین‌ها

یکی از رایج‌ترین اشتباهات، انتخاب آمپر کمتر از جریان واقعی مصرفی است. این کار باعث می‌شود در بارهای لحظه‌ای، کلیدها به اشتباه قطع کنند یا شین‌ها بیش از حد گرم شوند.

راه‌حل: همیشه حداقل ۲۵ تا ۳۰ درصد اضافه بار در نظر بگیرید و جریان لحظه‌ای موتورها را هم محاسبه کنید.

۲. نادیده گرفتن جریان اتصال کوتاه

بسیاری از طراحان فقط به جریان نامی توجه می‌کنند و جریان اتصال کوتاه تابلو را محاسبه نمی‌کنند. این موضوع باعث می‌شود کلیدها در زمان اتصال کوتاه عملکرد مناسبی نداشته باشند.

راه‌حل: جریان اتصال کوتاه تابلو را محاسبه کرده و Icu کلیدها را حداقل ۱.۵ برابر آن انتخاب کنید.

۳. عدم رعایت فاصله استاندارد بین تجهیزات

بعضی طراحان تجهیزات را خیلی نزدیک به هم قرار می‌دهند. این کار باعث کاهش ایمنی، سخت شدن تعمیرات و افزایش احتمال خطا می‌شود.

راه‌حل: فاصله استاندارد بین تجهیزات را طبق استاندارد IEC رعایت کنید.

۴. انتخاب تابلو با درجه حفاظت (IP) نامناسب

در محیط‌های پرگرد و غبار یا مرطوب، استفاده از تابلو با IP پایین باعث آسیب به تجهیزات داخلی می‌شود.

راه‌حل: درجه حفاظت تابلو را متناسب با محیط نصب انتخاب کنید (مثلاً IP54 یا IP65 برای محیط‌های صنعتی).

۵. عدم پیش‌بینی فضای کافی برای توسعه آینده

بسیاری از تابلوها بدون در نظر گرفتن امکان اضافه شدن مدارهای جدید طراحی می‌شوند. این موضوع در آینده باعث شلوغی و عدم امکان توسعه می‌شود.

راه‌حل: حداقل ۲۰ تا ۳۰ درصد فضای خالی برای توسعه آینده در نظر بگیرید.

۶. نادیده گرفتن نیاز به تهویه و خنک‌کاری

در تابلوهایی که تجهیزات پرمصرف (مانند اینورتر و درایو) دارند، عدم پیش‌بینی تهویه مناسب باعث افزایش دما و کاهش عمر تجهیزات می‌شود.

راه‌حل: در صورت نیاز، از فن، فیلتر و حتی کولر تابلویی استفاده کنید.

۷. انتخاب تجهیزات با کیفیت پایین به دلیل قیمت

بعضی طراحان برای کاهش هزینه، از تجهیزات و برندهای نامعتبر استفاده می‌کنند. این کار در بلندمدت باعث افزایش خرابی و هزینه نگهداری می‌شود.

راه‌حل: حتی در پروژه‌های با بودجه محدود، از تجهیزات باکیفیت و دارای گارانتی استفاده کنید.

۸. عدم توجه به استانداردهای طراحی و ایمنی

طراحی بدون رعایت استانداردهای ملی و بین‌المللی (مانند IEC) می‌تواند باعث رد شدن تابلو در بازرسی‌ها و ایجاد مشکلات قانونی شود.

راه‌حل: طراحی تابلو را بر اساس استانداردهای IEC و مقررات ملی ساختمان انجام دهید.

جمع‌بندی

طراحی صحیح تابلو برق صنعتی، پایه و اساس عملکرد ایمن و بدون مشکل یک پروژه است. اجتناب از اشتباهات رایج بالا، نه تنها هزینه‌های نگهداری را کاهش می‌دهد، بلکه ایمنی و طول عمر تابلو را نیز افزایش می‌دهد.
