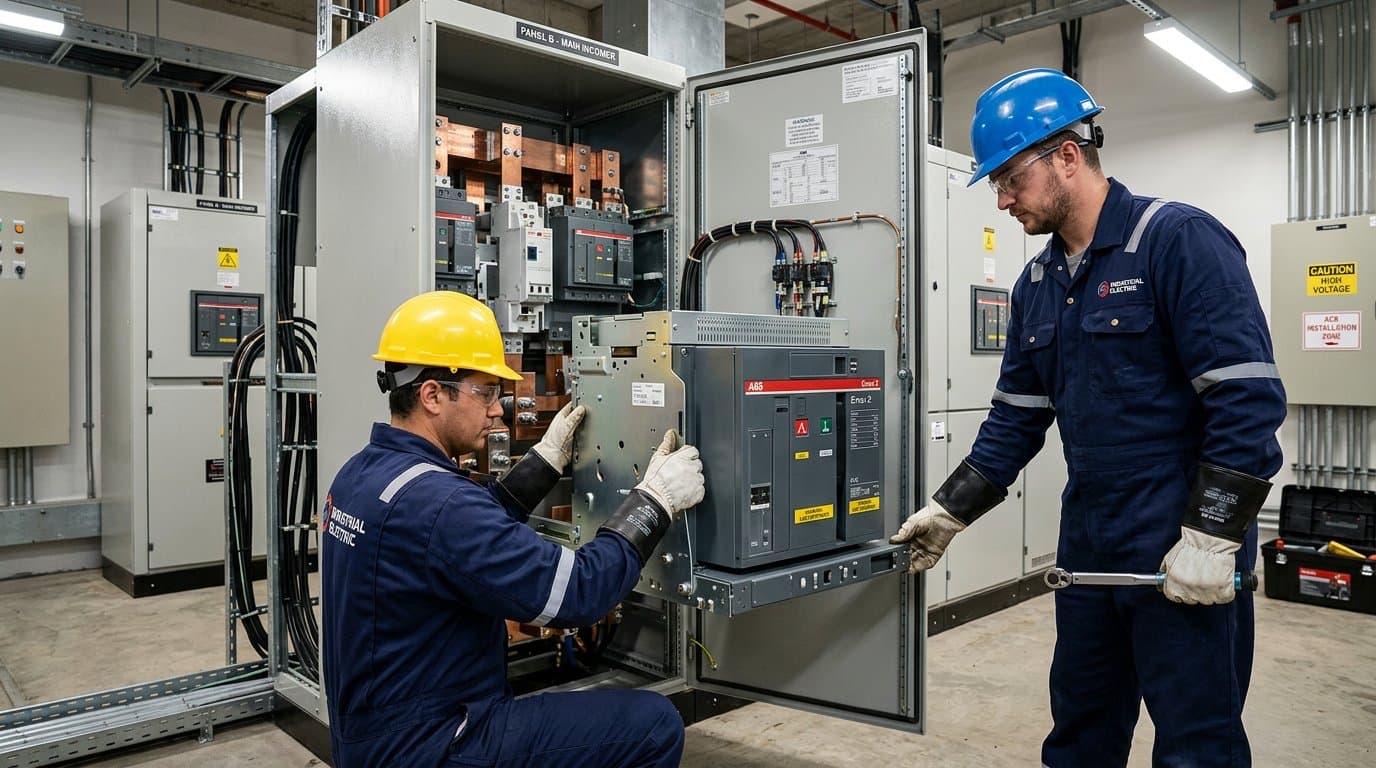

نصب و راهاندازی کلید هوایی | مراحل، نکات مهم و اشتباهات رایج (۱۴۰۵)
در این مقاله به صورت کامل و کاربردی، مراحل نصب و راهاندازی کلید هوایی را به صورت گام به گام توضیح میدهیم. نصب نادرست کلید هوایی میتواند باعث بروز مشکلات جدی فنی، کاهش عمر مفید کلید و حتی حوادث شود. در این راهنما مراحل نصب، نکات ایمنی، ابزار مورد نیاز و اشتباهات رایج را به صورت کامل پوشش دادهایم.
نصب و راهاندازی کلید هوایی | مراحل، نکات مهم و اشتباهات رایج
نصب صحیح کلید هوایی یکی از مهمترین مراحل در پروژههای برق صنعتی است. حتی اگر کلید هوایی باکیفیت و مناسبی خریداری شود، در صورت نصب نادرست، عملکرد آن دچار مشکل خواهد شد و ممکن است باعث آسیب به تابلو برق و تجهیزات شود.
در این مقاله به صورت کامل و گام به گام، نحوه نصب و راهاندازی کلید هوایی را توضیح میدهیم.
ابزار و تجهیزات مورد نیاز برای نصب کلید هوایی
- پیچگوشتی و آچارهای مناسب
- دستگاه تست عایقی (Megger)
- مولتیمتر
- دستگاه تست جریان (در صورت نیاز)
- تجهیزات ایمنی (دستکش، کفش عایق، کلاه ایمنی)
- شاسی و ریل نصب (برای مدلهای ثابت)
مراحل نصب کلید هوایی
مرحله ۱: بررسی مشخصات فنی
قبل از نصب، مشخصات کلید هوایی (آمپر، Icu، ولتاژ نامی) را با مشخصات تابلو برق مطابقت دهید.
مرحله ۲: آمادهسازی محل نصب
محل نصب باید تمیز، خشک و عاری از گرد و غبار باشد. فضای کافی برای نصب و حرکت کلید (به خصوص در مدل کشویی) وجود داشته باشد.
مرحله ۳: نصب شاسی و ریل (در مدل ثابت)
شاسی کلید را با استفاده از پیچهای مناسب روی صفحه تابلو محکم کنید.
مرحله ۴: نصب کلید
کلید را به آرامی روی شاسی قرار دهید و پیچهای اتصال را به ترتیب و با گشتاور مناسب محکم کنید.
مرحله ۵: اتصال کابلها و شینها
اتصالات فاز و نول را با توجه به دیاگرام تابلو انجام دهید. از واشر و مهره مناسب استفاده کنید.
مرحله ۶: تست عایقی
قبل از برقدار کردن تابلو، تست عایقی بین فازها و بدنه انجام دهید.
مرحله ۷: تست مکانیکی
کلید را چند بار به صورت دستی باز و بسته کنید تا از عملکرد مکانیکی آن مطمئن شوید.
مرحله ۸: تست الکتریکی و راهاندازی
پس از اطمینان از صحت اتصالات، تابلو را برقدار کرده و عملکرد کلید را در حالتهای مختلف تست کنید.
نکات مهم در نصب کلید هوایی
- همیشه از گشتاور استاندارد برای بستن پیچها استفاده کنید.
- در مدلهای کشویی، از روان بودن حرکت کلید روی شاسی اطمینان حاصل کنید.
- اتصالات شینها باید کاملاً تمیز و بدون اکسیداسیون باشد.
- فاصله مناسب بین کلید و سایر تجهیزات را رعایت کنید.
- در مدلهای هوشمند، اتصالات ارتباطی را طبق دفترچه راهنما انجام دهید.
اشتباهات رایج در نصب کلید هوایی
- محکم نکردن کافی پیچها
- عدم انجام تست عایقی قبل از برقدار کردن
- نصب کلید در فضای نامناسب و مرطوب
- عدم رعایت ترتیب فازها
- نادیده گرفتن تست مکانیکی کلید
جمعبندی
نصب و راهاندازی صحیح کلید هوایی، تأثیر مستقیمی بر عملکرد، ایمنی و طول عمر آن دارد. رعایت مراحل نصب، انجام تستهای لازم و اجتناب از اشتباهات رایج، تضمینکننده عملکرد صحیح تابلو برق خواهد بود.
